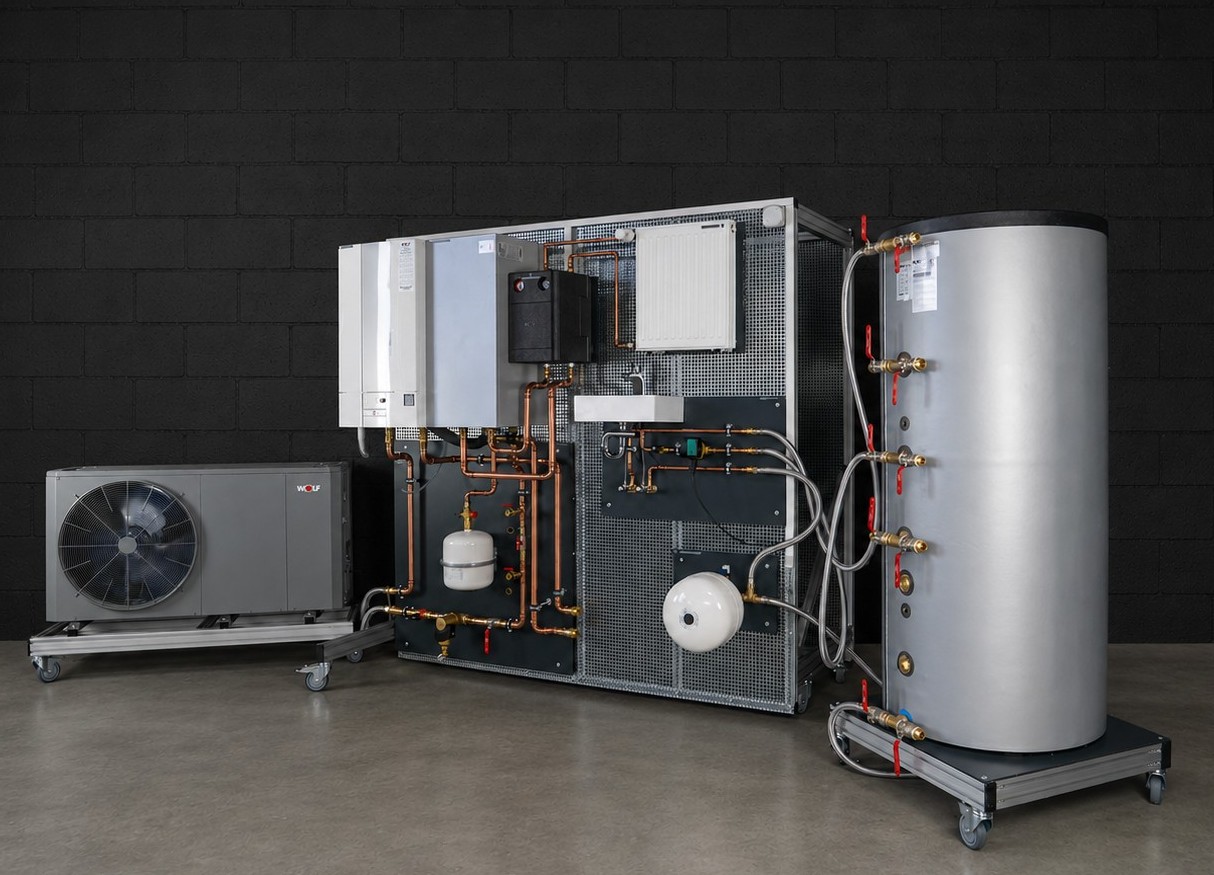

Das Schulungssystem vermittelt die theoretischen und praktischen Grundlagen der Wärmepumpentechnik in Verbindung mit Heizungshydraulik. Kernstück ist eine originale Luft-Wasser-Monoblock-Wärmepumpe, die didaktisch aufbereitet und betriebsfertig montiert ist.

Details zur Konstruktion und Funktion:
Die für den Versuchsaufbau notwendigen hydraulischen Baugruppen sind so vorbereitet, dass die Teilnehmer im Rahmen des Unterrichts eigenständig eine voll funktionsfähige Heizungshydraulik aufbauen können.

Wandhängende Komponenten sind auf Modulplatten aus Trespa /HPL-Platten (6 mm, anthrazit) montiert, während bodenstehende Bauteile auf einem fahrbaren Podest aus Strangpressaluminiumprofil 40×80mm mit feststellbaren Rollen aufgestellt werden.

Das System ist so vorbereitet, dass der Aufbau auf einem Montage- und Versuchswagen problemlos möglich ist. Alle notwendigen Befestigungsmaterialien sind im Lieferumfang enthalten.

Komponenten:

• 1 x Modulplatte Außeneinheit
  Wärmepumpe Luft-Wasser Monoblock, Fabrikat Wolf-Heiztechnik oder ähnlich.
  Aufgebaut auf einem fahrbaren Podest aus Aluminiumstrangpressprofil 80x40mm Abmessung
  (BxHxT) ca. 1200x200x850mm, vorbereitet zur Anbindung in das Schulungssystem.
• 1 x Modulplatte Inneneinheit
  - Wärmepumpe Inneneinheit montiert auf einer Modulplatte
  - Bedienmodul mit Außenfühler zur Einstellung von Heiz- und Warmwasserbetrieb sowie zur witterungsgeführten Regelung der Vorlauftemperatur.
  - Internet-Schnittstellenmodul zur Vernetzung, Fernüberwachung und Steuerung der Heiz- und Wärmepumpenanlage über Netzwerk, Cloud oder mobile Endgeräte.
• 1 x Modulplatte Reihenspeicher
  Kompakter, wandhängender 50-l-Pufferspeicher für Heizungs- und Wärmepumpenanlagen, geeignet als Trenn- oder Reihenpuffer.
• 1 x Modulplatte Pumpengruppe
  Steckerfertige, wärmegedämmte Baugruppe zur hydraulischen Einbindung eines Heizkreises, mit Hocheffizienzpumpe sowie Armaturen für Vor- und Rücklauf. Montagefertig und werkseitig geprüft.
• 1x Modulplatte Verrohrung
  Sicherheits- und Anschlusskomponenten für den hydraulischen Aufbau des Schulungssystems, bestehend aus Luftblasenabscheider, Ausdehnungsgefäß, Kappenventil, Frostschutzventilen sowie Kugelhahn mit Rückflussverhinderer.
• 1 Modulplatte Heizkörper
  ausgestattet mit Heizkörper, Thermostatventil, Thermostatkopf und Rücklaufverschraubung.
• 1 x Modulplatte Trinkwasser
  ausgestattet mit funktionsfähiger Entnahmestelle mit Waschtisch und Auslaufarmatur sowie Zirkulationspumpe.
• 1 x Modulplatte Sicherheitscenter
• 1 x Elektrobox
  enthält alle notwendigen Sicherheitsvorrichtungen zur Absicherung und Steuerung der Schulungsanlage:

  FI-Schutzschalter Typ B, Ein-Aus-Schalter, Leitungsschutzschalter, Schütz, Not-Halt/Aus-Taster und Kontrollleuchten

• 1 x Fehlersimulation

  über Drehschalter und Drehpotentiometer zur Darstellung defekter bzw. falscher Fühler sowie defekter Pumpe.

• 1 x Fahrbar aufgebauter Warmwasser-Solarspeicher SEM-1W-360 mit 365 l Speicherinhalt und zwei Glattrohr-Wärmetauschern zur Trinkwassererwärmung mit Wärmepumpe und zusätzlicher Einbindung von Solarkollektoren, aufgebaut auf einem fahrbaren Podest
  aus Aluminiumstrangpressprofil 80x40mm

Alle Modulplatten sind für die Einbindung in das Schulungssystem Wärmepumpe vorbereitet und ermöglicht den Teilnehmern die eigenständige Montage und Inbetriebnahme im Rahmen der praktischen Unterrichtseinheiten.

Alle Geräte sind elektrisch funktionsfähig verdrahtet und hydraulisch zur eigenständigen Installation vorbereitet.

Ausführliche Schulungsbegleitunterlagen im Lieferumfang enthalten.

Technische Spezifikationen

• Stromversorgung: 230V/16A
  Ausführung mit Heizstab 400V/16A

Empfohlene Wartung:
Regelmäßige Kontrolle aller sichtbaren Rohrleitungen, Verschraubungen und Verbindungsschläuche auf Beschädigungen, Undichtigkeiten oder Verschmutzungen. Prüfung des Anlagendrucks, Entlüften des Systems sowie Funktionskontrolle von Pumpen, Ventilen, Absperrarmaturen und Sicherheitseinrichtungen. Zusätzlich kann die Reinigung der Luftwege an der Außeneinheit durchgeführt werden.

Austauschbare Teile:
Dichtungen, flexible Verbindungsschläuche, Armaturen, Pumpen, Fühler sowie einzelne hydraulische und elektrische Komponenten können bei Bedarf erneuert oder erweitert werden.
